气动扇形盲板阀由哪些零件组成？

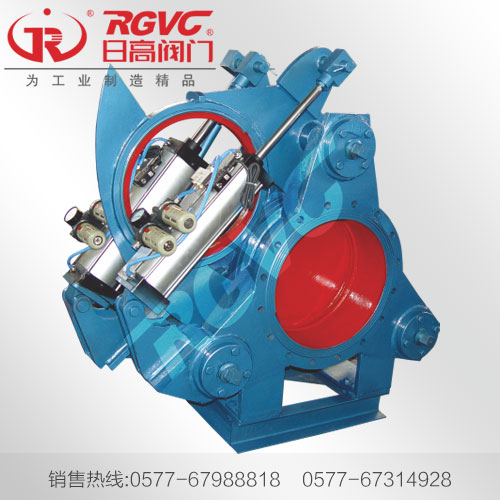

  气动扇形盲板阀主要由左阀体、右阀体、丝杠副、阀板、密封圈、杠杆、气缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开气缸和翻板气缸，夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作，翻板气缸驱动阀板完成开关动作。橡胶密封圈镶嵌在阀板上，具有耐温高、密封性能好、更换方便、使用寿命长等特点。 可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

  电动推杆Ⅱ动作，密封副脱开，然后电动推杆Ⅰ动作，扇形阀板由开到关，关到位后，电动推杆Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之。

 盲板阀又分为电动盲板阀，气动盲板阀，液动盲板阀，敞开式插板阀和封闭式插板阀。敞开式和封闭式插板阀在之前有详细的分析。下面就来详细的介绍几种盲板阀：
（一）F943X电动扇形>盲板阀，属于自动扇形盲板阀的产品。由夹紧驱动装置、翻板和阀体等部分组成。主要用于工矿行业作为切断装置的冶金阀门。本阀门既可以单台远距离控制，也可以多台远距离控制，也可以在特殊情况下进行手动操作。由底座和支撑柱构成一个结构体，具有稳定性高的特点；密封圈在阀板上，具有密封性能高的优点等。
（二）F743X液动扇形盲板阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。
（三）F643X气动扇形盲板阀，是自动扇形盲板阀的一种，其驱动方式为气动，所以又名为气动扇形盲板阀。F643X气动扇形盲板阀又有4种阀门，F643X-0.5气动扇形盲板阀、F643X-1.5气动扇形盲板阀、F643X-1.0气动扇形盲板阀、F643X-2.0气动扇形盲板阀。
（四）F643X气动扇形盲板阀既可以自动控制又可以远距离控制的隔断设备。由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。本阀门以其优越的功能被冶金、环保等行业广泛应用。
（五）F343CX手动扇形盲板阀由阀体、涡轮转动机构、扇形盲板等等组成。它的优点是阀体固定底座上，结构稳定；有盲板定位块，可以防止盲板漂移，避免密封圈擦伤；涡轮转动机构，能松开夹紧阀体。
