压缩空气系统阀门的选型指导
压缩空气系统阀门的选型：

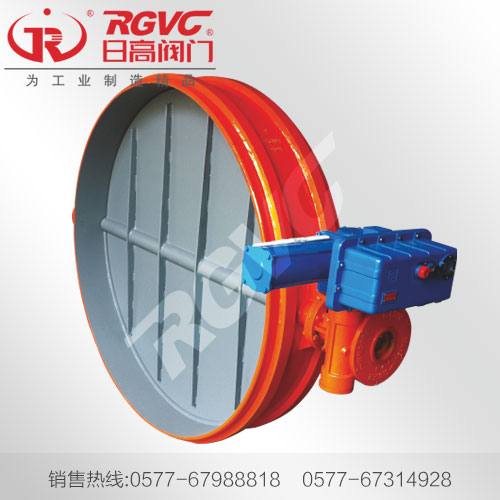

蝶阀：
这类阀门应该是凸耳或国际管道标准I.P.S.管状连接端口阀体，并按照美国阀门和管件制造商标准化协会MSS-SP67标准制造;通径DN50～DN300额定工作压力是200 psi非冲击冷水，DN350以上是150 psi。用于保温隔热绝缘的阀体具有2英寸的加长管径，材质是铸铁或球墨铸铁。蝶板材质是铝青铜合金，配置丁纳橡胶-N阀座和密封;或丁纳橡胶-N涂层蝶板，配置聚合物涂层阀体。阀杆应该是400 系列不锈钢，不能将阀杆暴露在蝶板紧固件上。通径DN65至DN150应该配置具有10个位置节流板的操作手柄;通径DN200以上的蝶阀应该配置齿轮操作机构。凸耳结构和开槽结构蝶阀应该能够用作隔断阀，而且不需要下游法兰也可以在全压力下用在管道终端。手柄操作阀门应该适用于锁定在开启或关闭位置。
可采用的阀门：
凸耳阀体，电镀球墨铸铁蝶板的美国尼伯科LD3110-3蝶阀(手柄操作机构);LD3110-5蝶阀(齿轮操作机构)。
凸耳阀体，铝青铜蝶板的美国尼伯科LD2100-3蝶阀(手柄操作机构);LD2100-5蝶阀(齿轮操作机构)。
管状阀体，橡胶涂层蝶板的美国尼伯科GD4775-3蝶阀(手柄操作机构);GD4775-5蝶阀(齿轮操作机构)。
止回阀：(注意：如果空气压缩机是往复型，则止回阀应该位于接受槽的下游位置。)
通径DN65以上的止回阀应该采用平板式(对夹式)结构，并配置不锈钢弹簧，青铜阀瓣板，丁纳橡胶-N阀座，符合美国材料试验协会ASTM A 126级别B标准或A 48标准的铸铁阀体，配置125磅级或150磅级法兰。
